【導讀】本文主要解析利用雙向晶閘管切換大電流交流負載固態繼電器。大多固態繼電雖然電路簡單，但是本文介紹的卻是具有過零開關功能的極簡電路。
晶體管Q2作為鉗位器，在交流線路電壓大約高于15V時禁止晶閘管(SCR)門極驅動電壓輸出。在線路電壓低于該值時，由光耦控制SCR的門極。正向電流流入光耦LED，使電流能從整流后的交流線路流向SCR門極，將其導通。一旦SCR導通，就會有足夠的電流流經橋式整流器，使雙向SCR導通。
圖1：具有過零開關功能的交流固態繼電器原理圖。
當光耦關斷時，上述電路具有類似的行為：SCR將繼續導通半個周期的時間，但隨著光耦的關斷，一旦交流電壓從下半個周期開始增加，SCR將不再導通。

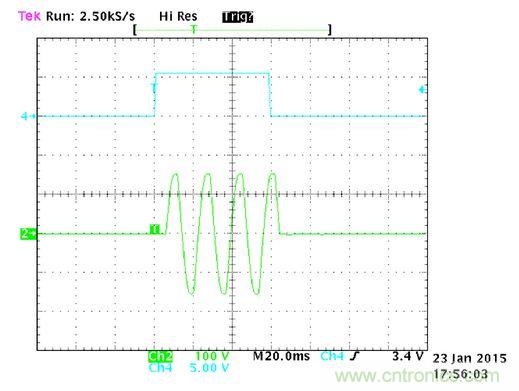

圖2是示波器上的一個截圖，它顯示了光耦的LED側控制電壓以及經過開關后的交流輸出。
圖2：交流電壓只在過零點附近導通或關斷。
