【導讀】本文介紹的是一款直流電源防雷電子電路設計圖，該電路采用常規的兩級設計方式，第一級用來吸收較大的浪涌，后級采用TVS來對殘壓進一步的吸收。詳情請看下文。

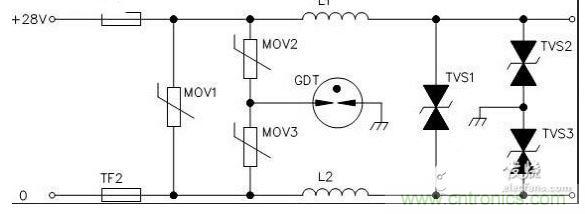

采用常規的兩級設計方式，第一級用來吸收較大的浪涌，后級采用TVS來對殘壓進一步的吸收。第一與第二級之間采用電感進行退耦，起到延時的作用，這樣可以保證MOV可以比TVS先動作。u 前級共模采用壓敏與氣體管相結合的方式；u 前級差模采用壓敏、溫度保險相結合的方式，溫度保險可以消除壓敏失效短路時火災的發生。
元件選擇：壓敏電阻 MOV溫度保險 TF放電管 GDT電感 L瞬態抑制二極管 TVS14D
前級共模采用壓敏與氣體管相結合的方式；
前級差模采用壓敏、溫度保險相結合的方式，溫度保險可以消除壓敏失效短路時火災的發生。

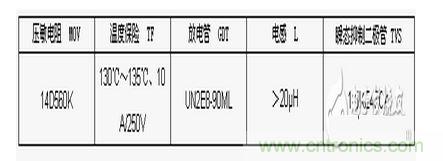

元件選擇：
