【導讀】數字電路中，最基本的單元在于邏輯門設計。由SET 的周期振蕩特性和MOSFET 的閾值電壓特性可構成雙柵極SET/MOSFET通用方波電路。
由SET 的周期振蕩特性和MOSFET 的閾值電壓特性可構成雙柵極SET/MOSFET 通用方波電路，它是構成邏輯門電路的基本單元，如圖1所示。

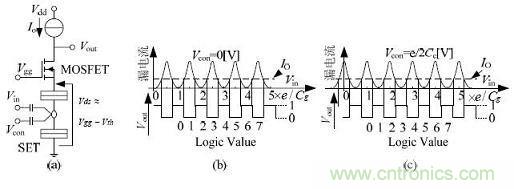

圖1：雙柵SET/MOSFET的通用方波電路
圖中雙柵SET/MOSFET 的通用方波電路由SET、MOSFET 和恒流源構成。SET 的漏極電壓由Vgg 控制，Vgg-Vth 要足夠低以確保SET 漏源電壓近似恒定工作在庫侖振蕩條件下，Vcon控制漏電流周期振蕩的相位。接入恒流源Io 后，當IdsIo時，輸出電壓為低電平。同時，這里的恒流源Io 可利用耗盡型NMOSFET 設置加以實現。
數字電路中，最基本的單元在于邏輯門設計。在上述電路基礎上，由雙柵SET/MOSFET基本電路單元可構造出所需的邏輯‘與或非’、‘異或’等基本門電路結構，如圖(2)所示。當a=0，b=1 時，SET并聯門實現邏輯函數Z =X•Y功能;當a=1，b=0 時，SET并聯門實現邏輯函數Z =X•Y功能。當a=0，SET求和門實現邏輯函數Z =X⊕Y功能;當a=1，SET求和門實現邏輯函數Z =X⊕Y功能。

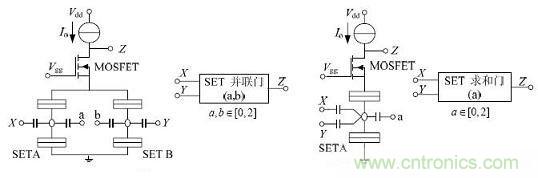

圖2：SET/MOSFET 構成的邏輯門電路及相應符號
