【導讀】眾所周知，判斷一臺三相電機的內部繞組以及其首位如何連接的方法有很多，很多工程師也有自己的判斷經驗，從外觀，朝向等等。本文為大家介紹一種判斷方法——發光二極管來判斷，此方法簡單易行，安全并且還迅速。下文將為大家奉獻上用發光二極管來判斷的電路設計。
判斷三相電機繞組及其首尾的方法很多，如用發光二極管來判斷，簡便易行，安全迅速。判斷連接電路如圖1所示。
（1）同相繞組判斷：將兩節電池串接，再按極性和發光二極管的一極相接，另一極和電機的任一抽頭相接，其余抽頭分別和電池的另極觸碰，發光二極管亮者為同相繞組。
（2）繞組首尾判斷：先把電機任意兩相繞組的一端相接，另兩端和發光二極管的兩極相接，剩下一相繞組的一端和電池的負極相接，另端和電池的另極觸碰。接通瞬間，若發光二極管亮，則電池正極、發光二極管的負極和發光二極管正極所接繞組的另端，同時繞組的首或尾，一次判清。若不亮，可改換電池的電極或繞組接頭再試，若怎么改接發光二極管都不亮，應檢查電池、發光二極管和各個接頭到亮為止。

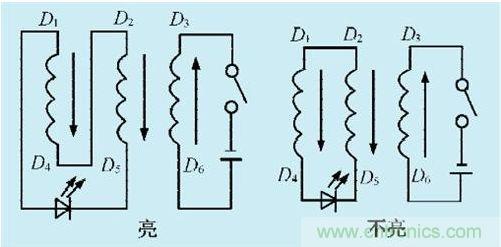

圖 電機繞組判斷電路
