- 真正的電流源行為，電流精度優于5%
- 高效率：95% 參閱 NXP 參考板
- 低成本設計，整個應用只用 14 個組件
- GU10 和 E27 LED 替換照明
- LED 筒燈和射燈

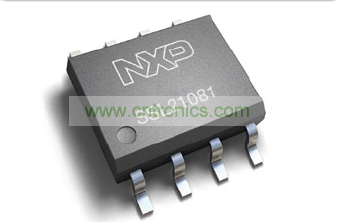

恩智浦半導體S S L 2 1 0 8 1 T / 2 T 和SSL21083T/4T 高效高性能驅動器適用于LED筒燈和替換燈的驅動設計，可為設計人員提供一個簡單的平臺:SSL21081T/2T 適用于100V-120V的應用，SSL21083T/4T適用于 230V，功率范圍從 3W 至 15W 或高至 25W 。
SSL2108xT 驅動器可操作于市電整流電壓，并采用臨界導通模式 (BCM)，以實現最高效率。 由于采用零電流和谷底電壓開關操作，并且續流二極管中沒有反向恢復損耗，轉換器在此模式下工作時效率可高達 95%。 這些驅動器特別適于在沒有 triac 壁式調光器時使用，并且允許不需使用任何調光開關或高側驅動器就能進行 PWM 調光。
這些器件高度集成，因此需要的外部組件極少，尺寸縮小、物料清單成本降低，同時也確保系統可靠性最佳。SSL21081T 和 SSL21082T 采用集成功率開關，開關的擊穿電壓 300V，用于 100-120V 應用。 SSL21083T 和SSL21084T 采用 600V 功率開關，適用于 230V 市電工作。
內置保護功能包括：鎖定的線圈短路保護和輸出短路保護、欠壓鎖定、前沿消隱、過流保護、內部過溫保護和LED 過溫保護。 這些器件也提供掉電保護，保護系統輸入電路免受過量電流損壞。 SSL21082T 和 SSL21084T 允許通過外部電容器調節欠壓計時。
應用:
GU10 和 E27 LED 替換照明
LED 筒燈和射燈
特點：
真正的電流源行為，電流精度優于5%
高效率：95% 參閱 NXP 參考板
低成本設計，整個應用只用 14 個組件
原邊電流檢測，引腳封裝小
LED 正向電壓不需分級
內部供電電壓允許通過市電整流電壓?jiǎn)?dòng)
外部負溫度系數電阻保護ＬＥＤ系統過熱
