【導讀】做技術貴在有經驗，LED照明作為新興行業還有很多技術有待提升和突破，小編搜集了一位有四年LED研發經驗工程師的精華資料供朋友們參考...

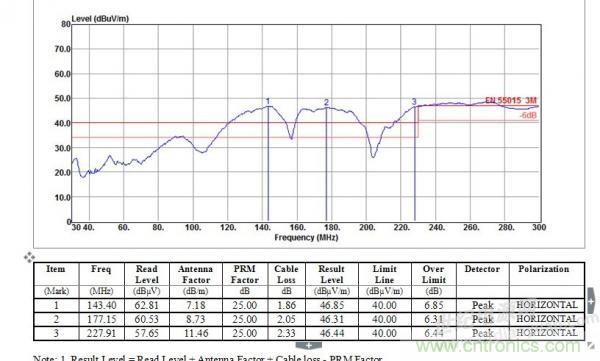

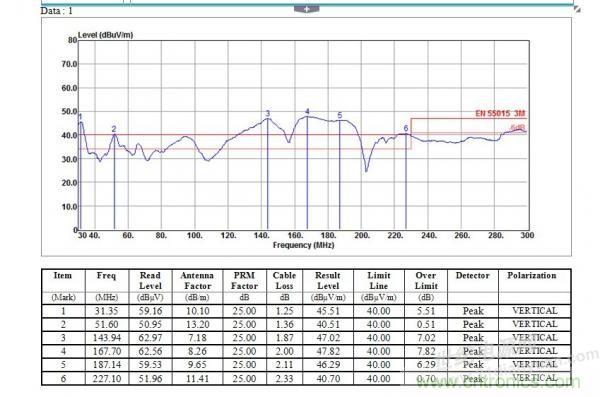

本人做LED也有些年頭了，比較慶幸，剛畢業出來實習，第一家就是做LED的，然后從此就沒離開過這個行業，從LED成品，到LED電源。現在證明我那時并沒有選錯，雖說LED現在競爭激烈，沒多少利潤，但是做LED的工程很吃香，開此貼是為了和大家分享下這幾年的經驗，從電源研發到EMI整改認證到做成品燈。說是分享，大家可以發表不同的意見，畢竟比起做了十幾、二十年的工程來說，我只是班門弄斧。由于剛開年，有很多方案要做，只能抽空寫下。我也要學學源源，靜靜兩位美女的想法，后面跟著幾貼我在繼續，我要求不高，大家給個面子跟個幾貼就行，先說下EMI整改吧，畢竟對剛接觸整改的年輕工程來說，最頭痛的就是輻射整改。先上圖

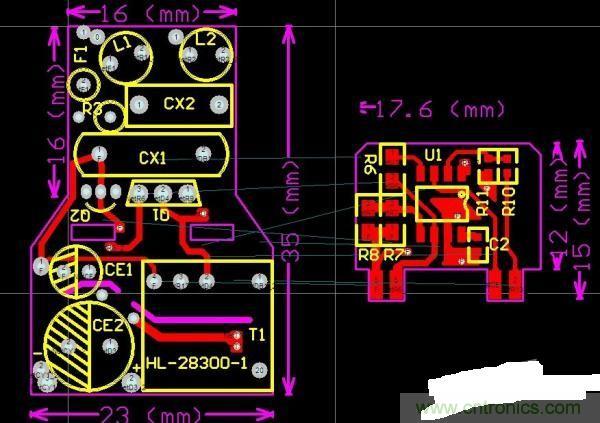

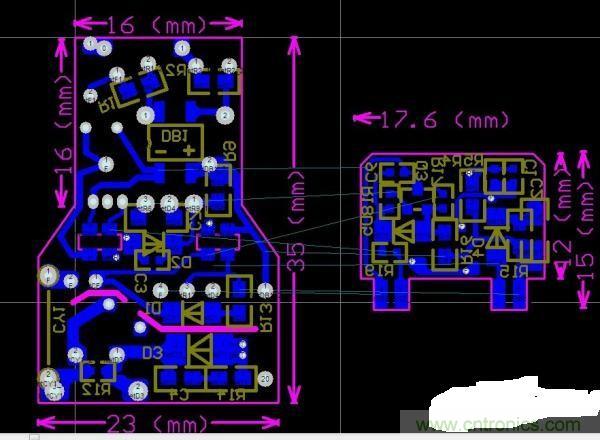

上PCB，對于emi來說，走線就是靈魂，所以為什么有的人用一級濾波就能過，并且輻射余量很大，有些人加了二級濾波都過不了。由于板子要內置，有尺寸要求，并且還要有可控硅調光功能，所以很頭痛，這就是為什么會超那么多，因為我省了很多EMI元件，說實話，這版PCB我不是很滿意

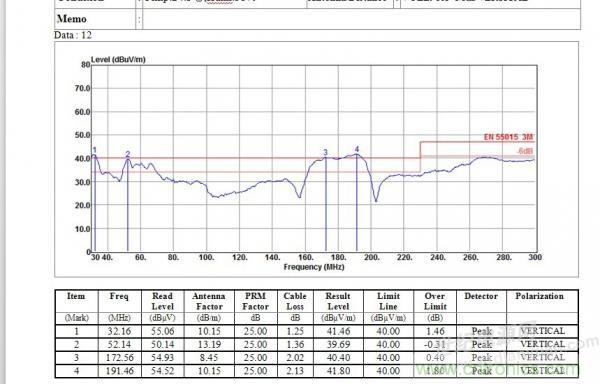

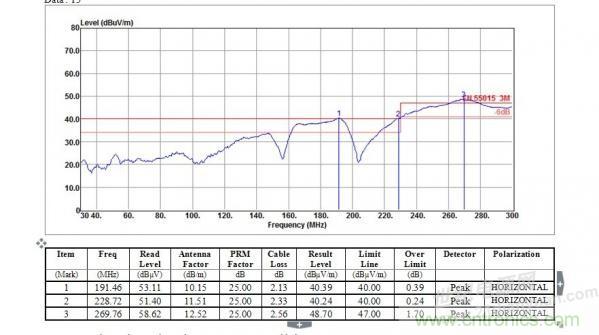

經過兩個步驟的處理之后，輻射圖為下

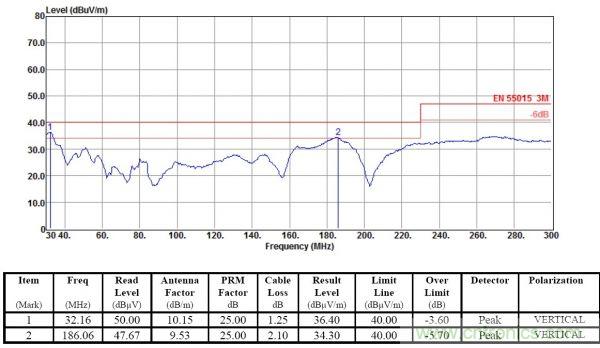

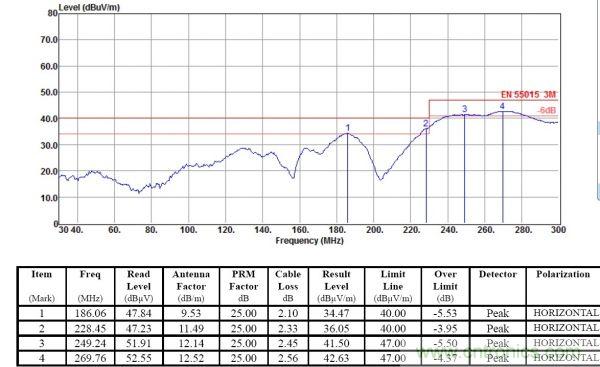

上最終整改好的輻射圖
