【導讀】本著DIY精神，分享給大伙一個自制的調幅短波的音頻發射器，這個發射器可實現功率可調，發射音頻，效果還是很不錯的，當然無法和短波電臺相媲美了。不過該音頻發射器DIY方案沒用到電感，且電容也很少用，少用這些大伙應該明白少了很多麻煩，也降低了制作難度，但是效果不會很差，大家可以來參考提意見。
這里發揚DIY精神，分享一個自制的條幅短波的音頻發射器給大家。本發射器，功率可調，發射音頻，發射頻率為晶振頻率，我用的20.945MHZ，配合收音機使用挺好。

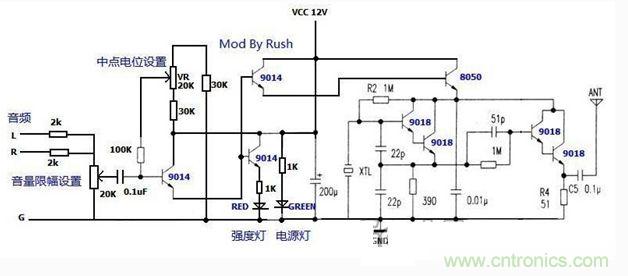

DIY音頻發射器的電路原理圖：
這個電路實現了功率可調，也就是調幅，那個LED是功率指示，本電路一個電感都沒用，少用電容，降低了制作難度，效果還算可以吧······當然不能和短波電臺相媲美······

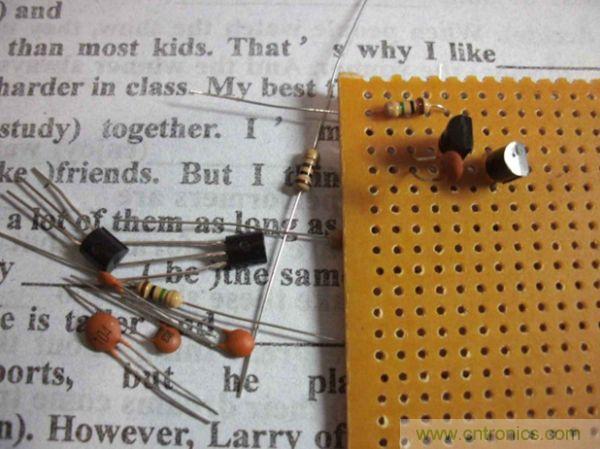

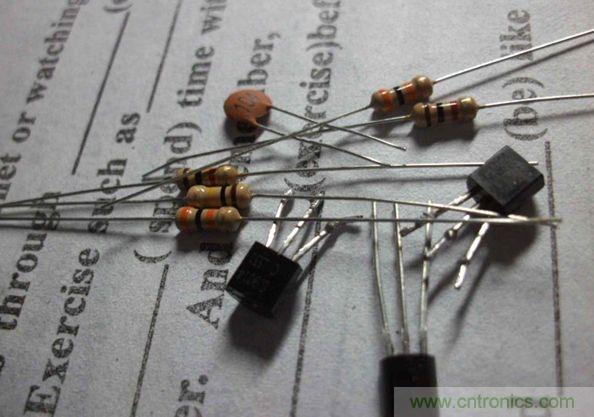

DIY音頻發射器所需原件：
[page]

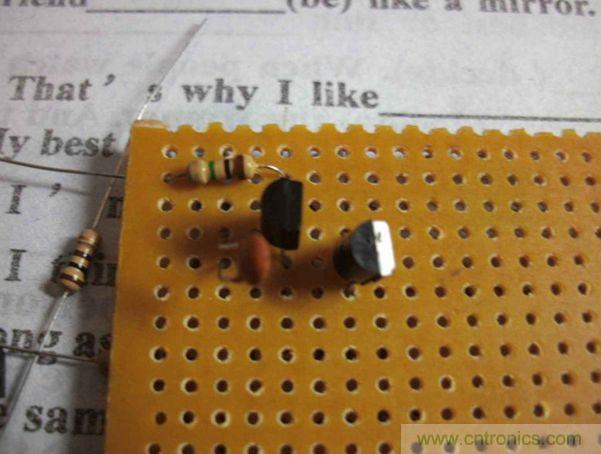

DIY音頻發射器元件排好位置：

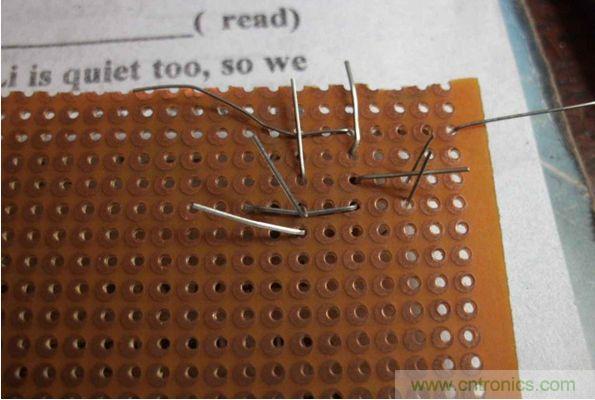

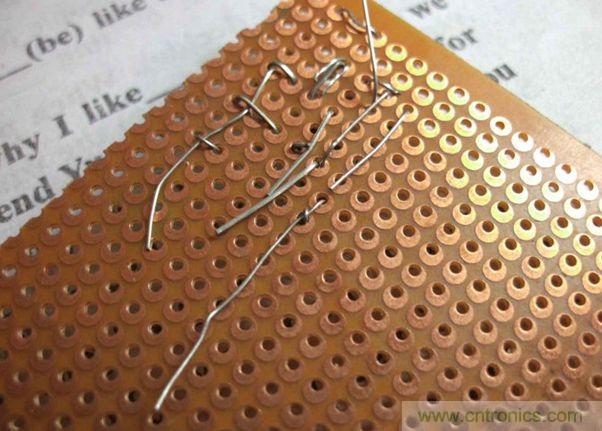

反面：
[page]

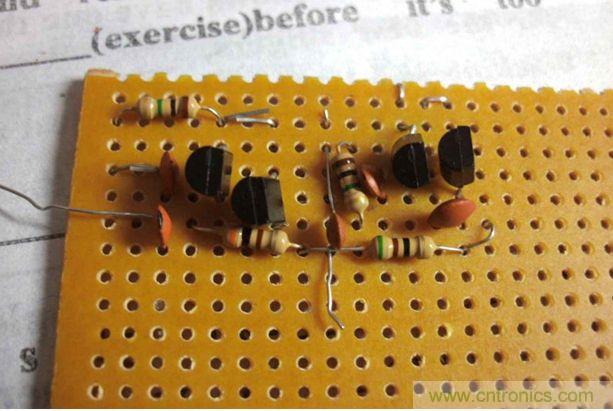

排完了：

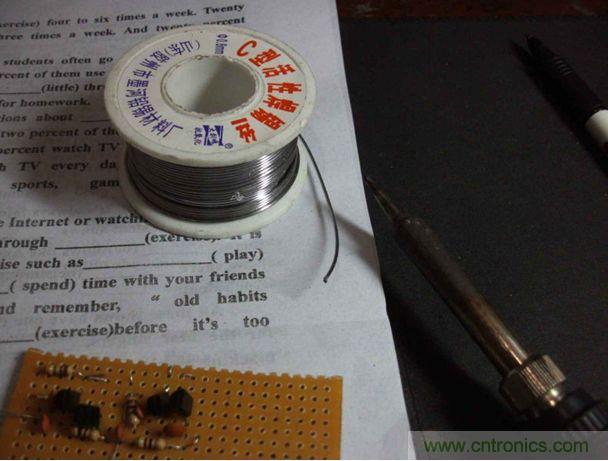

DIY音頻發射器的焊接：
[page]

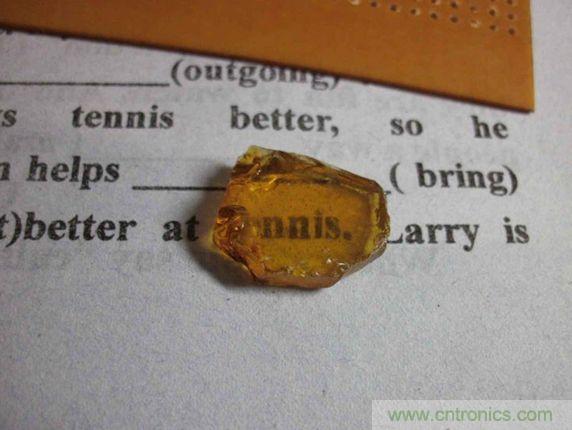

松香：

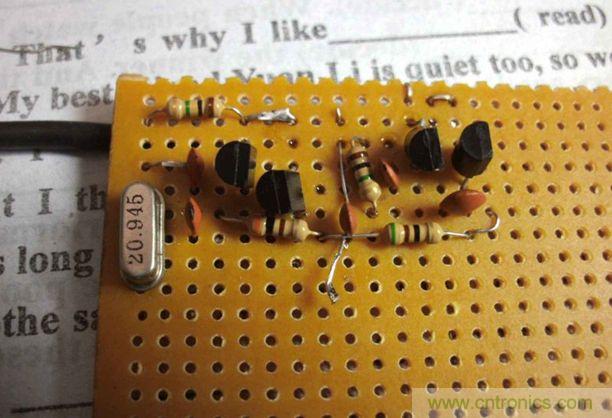

焊接上：
[page]
DIY音頻發射器的電源音頻部分：

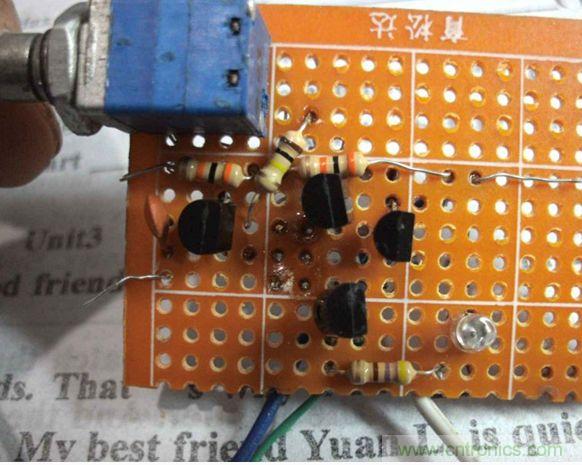

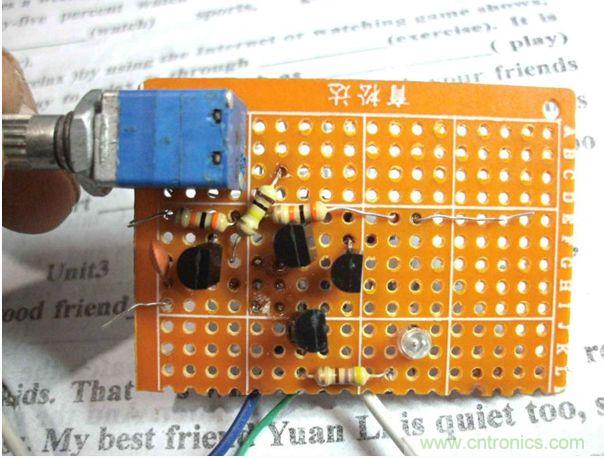

焊接好：
[page]

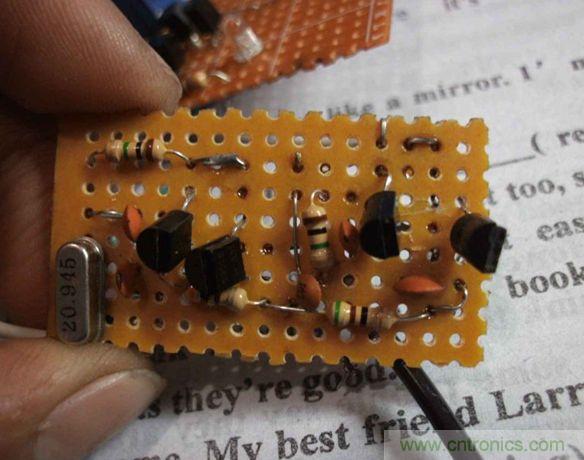

DIY音頻發射器的發射部分：
DIY音頻發射器的整體：
