【導讀】新年福利哦，小編帶給大家一個高精度無線話筒的DIY全過程，此次自制的高精度無線話筒，經試驗證明，電路工作較為穩定，無明顯跑頻現象，用手機放在駐極體話筒旁播放歌曲，過好一段時間頻率仍未偏移。關上房間門，拿著收音機經過幾道隔墻仍可接收，并沒有多大衰減。靈敏度較好。當然不能和專業的去比較，業余玩玩還是可以的。
工作頻率在88~108MHZ范圍內，用收音機即可接收。（完成后，在調制頻率時，大家需有耐心） 此實例中三極管采用的是NPN 9018型。經試驗證明，電路工作較為穩定，無明顯跑頻現象，用手機放在駐極體話筒旁播放歌曲，過好一段時間頻率仍未偏移。關上房間門，拿著收音機經過幾道隔墻仍可接收，并沒有多大衰減。靈敏度較好。當然不能和專業的去比較，業余玩玩還是可以的。
前段時間轉了一個高精度無線話筒的帖子，特意抽出時間來制作，供大家學習，參考。

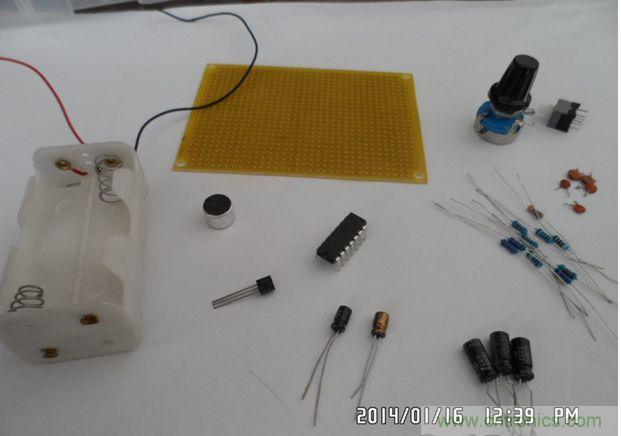

所需原件：
將元器件排下位置（正面）：
[page]

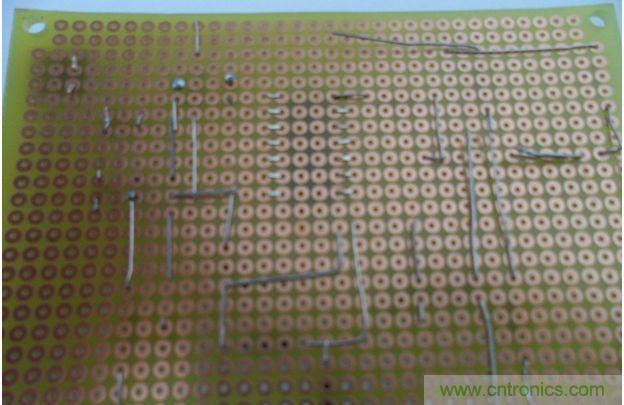

反面：

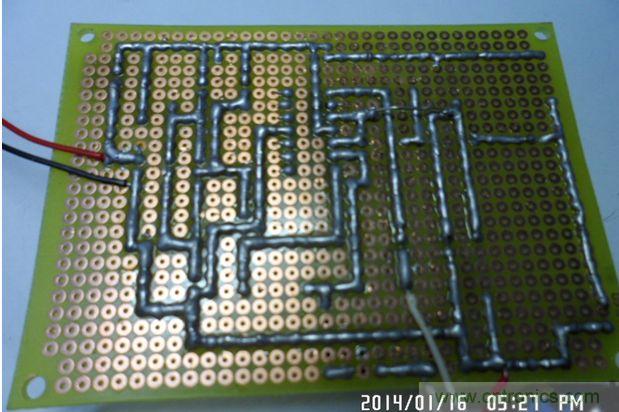

焊接好的樣子（焊工很渣，見笑了）
[page]

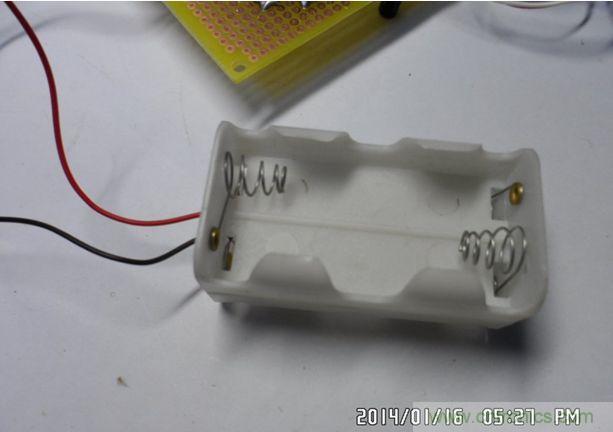

4節5號電池供電

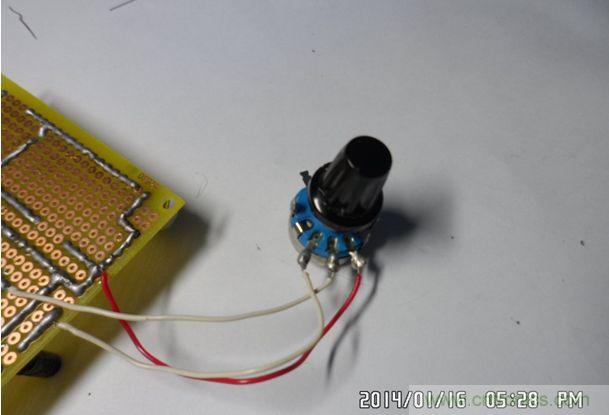

電位器沒有焊接在板子上，調整電位器使（7）腳輸出信號強度適中（具體詳見電路圖）
[page]

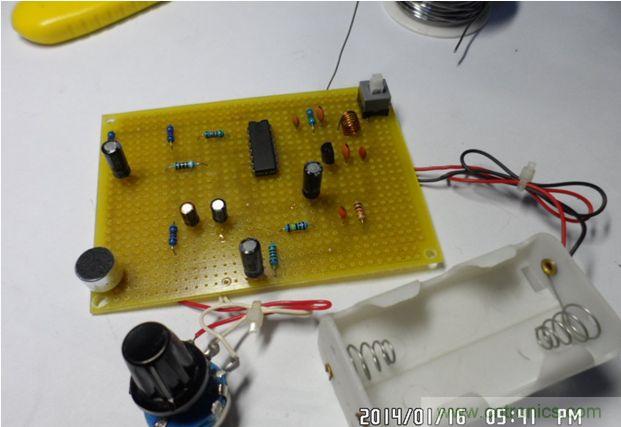

整體：
工作頻率在88~108MHZ范圍內，用收音機即可接收。（完成后，在調制頻率時，大家需有耐心） 此實例中三極管采用的是NPN 9018型。經試驗證明，電路工作較為穩定，無明顯跑頻現象，用手機放在駐極體話筒旁播放歌曲，過好一段時間頻率仍未偏移。關上房間門，拿著收音機經過幾道隔墻仍可接收，并沒有多大衰減。靈敏度較好。當然不能和專業的去比較，業余玩玩還是可以的。

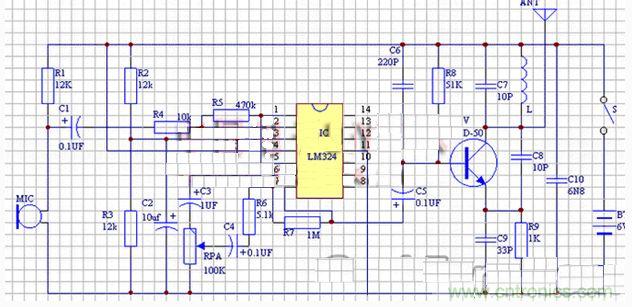

下面是電路圖：
