【導讀】本文為大家介紹一個超簡單的集成電路信號尋跡器電路設計，只需一片小功率集成功放電路LM386和5個電容就能組成整機，尋跡能力極強，并且可以很方便的檢出故障所在。由于聲音宏亮，在檢查中放及低放電路時，還可以用喇叭放音，無需老掛著耳機，使用很方便。有興趣的可以嘗試著制作。
該集成電路信號尋跡器電路簡單，僅需一片小功率集成功放電路LM386和5個電容就能組成整機，而且尋跡能力極強。從調諧回路至功放電路，都能方便地檢出故障所在，由于聲音宏亮，在檢查中放及低放電路時，還可以用喇叭放音，無需老掛著耳機，使用很方便。

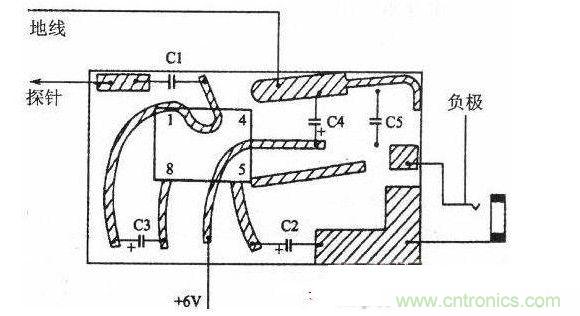

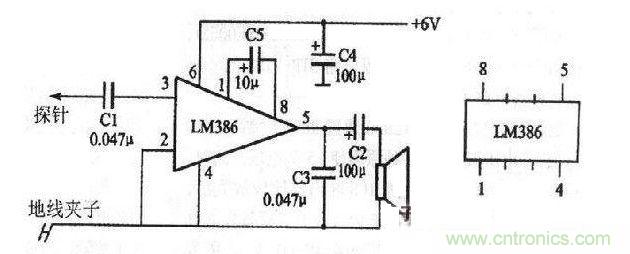

電路原理如上圖所示。Cl為隔直電容;C2是輸出電容;C3的作用是防止自激;C4是電源濾波電容。
信號經Cl從集成電路LM386的③腳輸入，由于LM386的輸入端是微電流偏置，而且有很寬的頻響，所以不需外接二極管就能完成檢波。信號經放大后由LM386⑤腳輸出。LM386的①腳和⑧腳是增益控制，直接用10μF的電容把兩腳連接起來，就可獲得最高的增益。
這款超簡單的集成電路信號尋跡器電路設計，是不是很合你的心意，如果有誰diy了實物，希望能夠大家分享下制作過程和心得！
